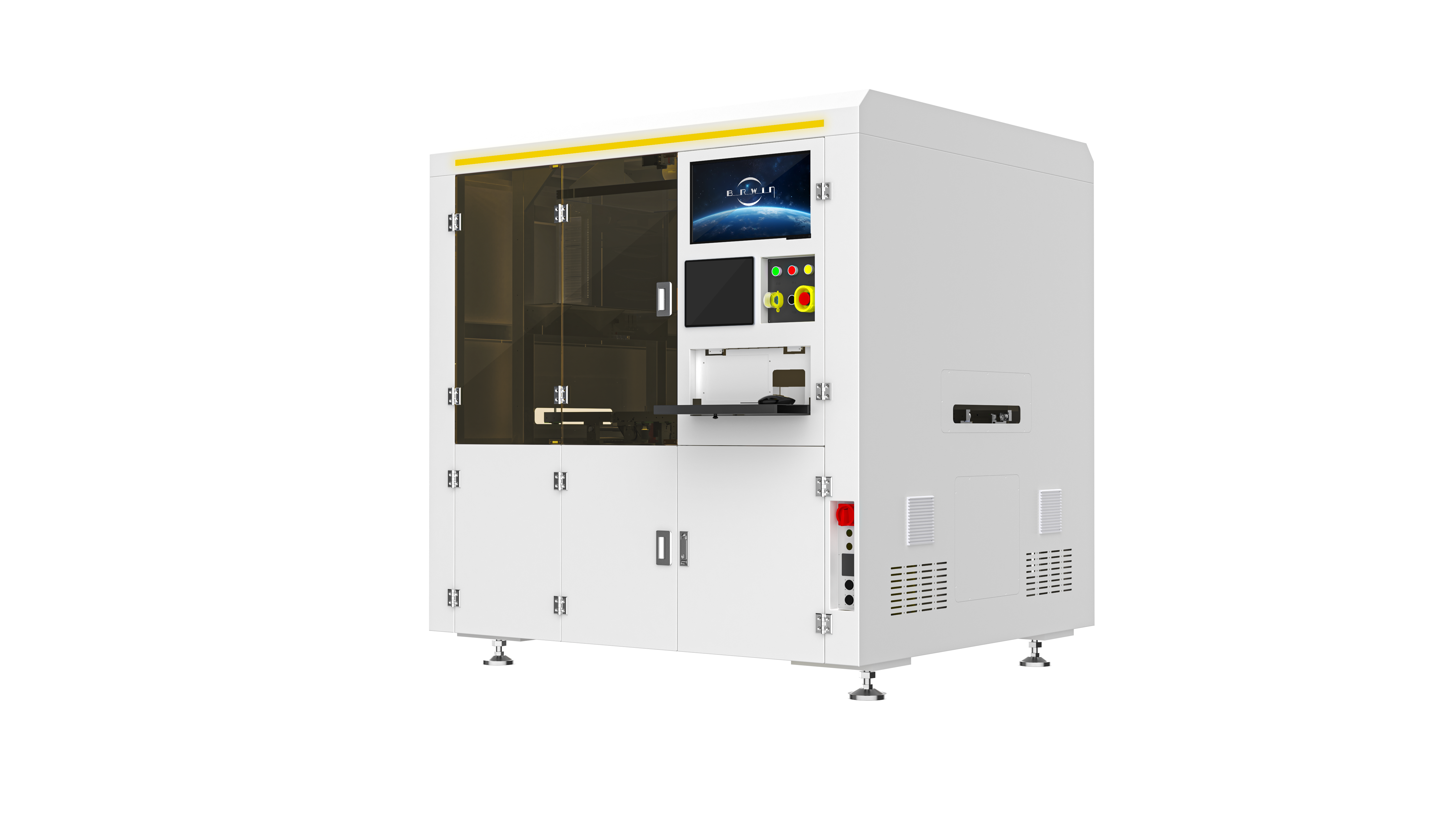

FPC上下料機
產品介紹
FPC上下料機?主要用于將FPC（?柔性印刷電路板）?自動貼放到載板上，?實現高效、?精準擺放，提高品質和效率，?是實現黑燈工廠不可或缺的設備。
功能特點：
1、在線式自動上下料，?可以兼容整板或單PCS?
2、自動上FPC板，?適用于各種尺寸的FPC板，
3、采用機器人+視覺定位，自動識別MARK點，?精準擺放?
4、兼容多種載具工裝，可實現快速轉線????
| 產品參數 | 單PCS擺盤機 | FPC植板機 | |
| 型號 | BW-ZB350-S | BW-ZB350-W（整板） | |
| 外觀規格 | 外形尺寸 | L2200mm*W1700mm*H1850mm（可定制） | L1930mm*W1720mm*H1880mm（可定制） |
| 氣壓要求 | 0.4-0.7MPa | 0.4-0.7MPa | |
| 工作參數 | 軟板尺寸 | Min：10*10（mm）；Max：130*50（mm） | Min：10*10（mm）；Max：130*50（mm） |
| 載具尺寸 | Min：175*200（mm）；Max：260*200（mm） | Min：150*100（mm）；Max：350*350（mm） | |
| 鋼片尺寸 | 寬：140mm~180mm，長155m~250mm | 寬：50mm~50mm，長340mm~320mm | |
| 植拆精度 | ±0.15mm | ±0.15mm | |
| CT時間 | 2.2s/PCS | 3s/PCS | |
| 最大允許載具重量 | 2KG | 2KG | |
| 最大允許板彎（翹曲度） | 1mm | 1mm | |
| 定位方式 | 機械定位+視覺定位 | 機械定位+視覺定位 | |
| 傳輸速度 | 50mm/s-350mm/s | 50mm/s-350mm/s | |
| 軌道寬度調節 | 150-250mm | 80mm-350mm | |
| 軟件功能 | 控制系統 | PLC+PC | PLC+PC |
| 操作界面 | 觸摸屏+PC | 觸摸屏+PC | |
