什么是立碑現象？

立碑現象在SMT行業中也被稱為立碑缺陷，表面意思是電子元器件，像墓碑一樣立起非常形象，即電子元件在印刷貼片時會直立起。

立碑缺陷是如何產生的？

立碑也叫吊橋效應，是片式元器件兩端的錫膏融化時間不一致，導致在錫膏液體的應力作用下，非常輕的片式元器件兩端受力不均勻，出現一邊翹起的缺陷。什么是應力？應力是因外部變化，導致物體內部分子之間產生的作用力。

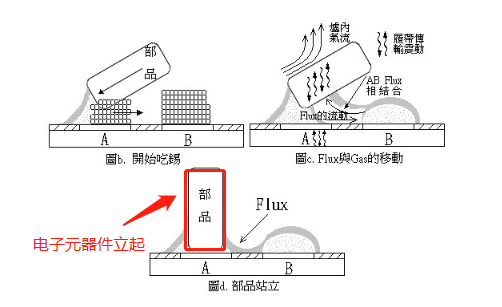

立碑現象出現的過程

導致立碑現象的不良原因有哪些？

⑴、待焊接電子元器件兩端鍍層可焊性有差異，潤濕能力不同，產生不同的潤濕力矩，從而導致潤濕不良、偏移、立碑缺陷。

⑵、回流焊內部區域溫度不均勻（或升溫斜率過大），使得兩端錫膏液體溫度不一致，因應力產生造成立碑缺陷。

⑶、焊盤兩端錫膏體積不同（或焊盤設計不對稱），導致錫膏融化速度有差異而產生的偏移、立碑。

⑷、焊盤錫膏印刷出現偏移（或因貼裝精度不足），或者錫膏缺失、缺少而導致電子元器件一端不能與錫膏有效接觸，產生立碑。

⑸、因PCB板材或者使用的銅片等材料差或者厚度不同，導致焊盤導熱不均勻。

⑹、因錫膏助焊劑均勻性、活性差，使得焊盤上錫量、導熱量有差異，而導致出現立碑現象。

如何避免立碑缺陷？

溫度與質量控制！在PCB板設計及選擇合適板材時，就需要考慮好導熱問題，調整好錫膏印刷機和貼片機的印刷量和精度，使用合適自己的錫膏，調整回流焊升溫斜率及保證區域溫度基本一致，從而可以避免焊接過程中，電子元器件兩端的受力不均勻，導致片狀電子元器件出現立碑缺陷。
