什么是SMT?SMT技術優點特點有哪些
日期:2022-10-21 14:11
作者:寶爾威
瀏覽量:5472

什么是SMT

SMT是surface mounted technology 的簡稱,也可以稱為表面貼裝技術,是一種PCB電路板印刷工藝。SMT的主要作用是在對PCB進行加工時,將各種無引腳、短引線的元器件安裝在PCB或者基板表面,然后再通過流焊、浸焊的方法將元器件安裝好。


SMT技術的優點和特點有哪些?

⑴、電子元器件本身非常小;

⑵、電子元器件在PCB板、基板上的密度高,整板體積變小;

⑶、板的功能穩定性和可靠性、防震能力強;

⑷、焊點缺陷率低,品質穩定;

⑸、高頻特性好,減少電磁和射頻干擾;

⑹、節約電能和材料;

⑺、有利于加工車間生產自動化;

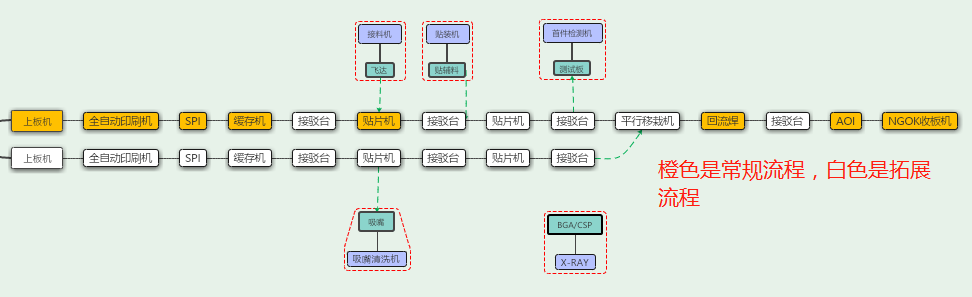

SMT工藝流程有哪些?

SMT工藝流程主要經過以下步驟:絲印、點膠、貼裝、固化、回流焊接、清洗、檢測、返修。具體的過程是將準備好的PCB板或者基板先行進行絲印,可以將焊膏、貼片膠漏印到PCB焊盤上,為元器件的焊接做準備,這時期用到的設備被稱為絲網印刷機,屬于SMT生產線的前端。絲印完成后會進行點膠,用于將元器件固定到PCB板上,設備被稱為點膠機。點膠完成后,需要將表面元器件準確安裝到PCB的位置上,設備被稱為貼片機。貼片完成后需要將貼片膠融化,使得元器件與板粘連再一起變得更牢固,這種設備被稱為固化爐。回流焊接是將焊膏融化,使得表面元器件與PCB板牢固粘連在一起,設備被稱為回流焊爐。之后的流程是進行清洗,需要將板上殘留的助焊劑、焊接殘留物清除,設備被稱為清洗機。清洗組裝好的PCB板,需要進行質量檢測,即檢測PCB板和基板上的元器件焊接質量和位置,以及整體板的性能是否符合質量規范,通常檢測設備被稱為首件檢測儀。如果首件檢測合格,那么后續的SMT工藝流程可以進行批量的生產,如果檢測不合格,那么就需要進行相關設備調整,否則大批量生產出現檢測不合格,那么返修的人工和時間成本是非常巨大的。


值得注意的是SMT的貼片工藝有多種,例如單面組裝、雙面組裝以及混裝工藝。這使得上述SMT工藝流程會出現一些變化,具體各流程之間的順序,會根據貼片工藝不同而不同。


總結:SMT技術是現在電子設備發展的主要技術工藝,SMT獨特的技術特點,使得電子設備更加小型化、輕便化,也能夠為人們節約更多的材料和能源。
