SMT常見物料電阻R單位及料盤表達方式是什么
日期:2022-10-24 13:43
作者:寶爾威
瀏覽量:4302

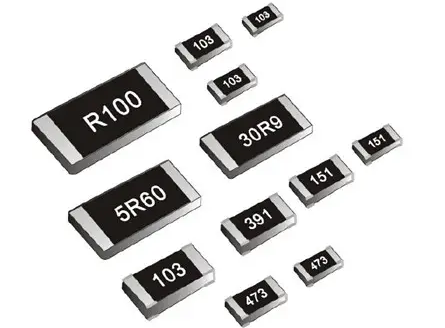

電阻SMT產線中非常常見的一種物料,也是屬于貼片物料,其封裝形式通常是以料盤的形式存在,料盤再以鋁箔包裝。下面我們就來介紹一下,SMT常見物料電阻R單位及料盤表達方式是什么?


電阻的單位及換算關系是什么?

電阻是用來衡量導體導電性能的物理量,電阻用R來表示,電阻的單位有歐姆Ω、千歐KΩ、兆歐MΩ,其換算關系為1000位制,1MΩ=1000KΩ=1000000Ω。20°C時同等材料條件下,銀的電阻率是1.65×10-8;而銅的電阻率是1.75×10-8;鐵的電阻率是9.78×10-8。


電阻料盤表達方式是什么?

我們在電阻料盤上可能會看到3R5的字樣,那么這表示什么意思呢?3R5表示為3.5Ω;35E表示為35Ω;3K5表示為3.5KΩ,3M5表示為3.5MΩ。例如下圖中該電阻料盤有數字0R5,代表該料盤電阻是0.5Ω。




電阻的誤差值怎么看?

找物料辨別電阻四要素是阻值、尺寸、誤差值、料號。誤差值符號代表:B ±0.1%; C ±0.25%; D ±0.5%; G ±2%; F ±1%; J ±5%; K ±10%; M ±20%;  N ±30%; Z +80% -20%;


電阻料號CR2010J0R5E04代表的什么意思?

CR表示的是碳膜電阻,2010表示的是電阻的尺寸,注意是以英制封裝的尺寸,并不表示電阻是長20mm,寬10mm。2010的意思是0.2英寸的長,0.1英寸的款,換算成公制則是5mm的長和2.5mm的寬,當然現在主流的電阻已經比這個小10倍了。J表示電阻的誤差值,該料號電阻誤差值在±5%,0R5表示該電阻大小為0.5歐姆,E04表示該電阻功率是750mW。


關于SMT工藝上物料電阻的單位,以及電阻料盤表達方式料號怎么看,我們就簡單介紹到這里。
