影響波峰焊焊接質量的因素有哪些
日期:2023-02-08 08:38
作者:寶爾威
瀏覽量:1270

波峰焊是插件元器件電路板用焊錫焊接的設備,其原理是有電路板插件元器件引腳,與波峰狀態下熔化的焊錫液體接觸時,插件的針腳會沾上焊錫液體,離開波峰時液體會收縮,從而實現插件元器件電路板快速焊接。下面我們來簡單的聊聊影響波峰焊焊接質量的因素有哪些?


想要了解波峰焊焊接質量與哪些因素相關,就需要知道波峰焊焊接工藝流程有哪些?

通常來說裝好電子元器件插件的電路板放上傳送帶進入波峰焊設備,需要預先噴涂助焊劑、然后電路板再經過預熱區(升溫速度和最高溫度都有工藝要求)、電路板經過波峰焊接區,最后電路板焊接完成進入冷卻區,冷卻完成出板即代表電路板成功焊接組裝完成。

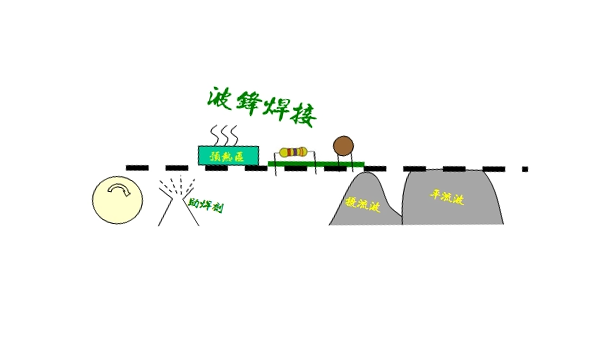

波峰焊工藝流程

波峰焊工藝流程


影響波峰焊焊接質量的因素有:

⑴、焊料雜質過多會引起焊接缺陷,祛除雜質可以降低焊料內部分子力,因此需要控制焊料中的雜質及各種添加劑的比例。

⑵、需要控制好焊錫液體的粘度,如此在波峰焊中可以防止橋聯,其原理是通過降低接觸面及錫液的粘度,可以讓錫液在離開波峰時,可以快速的下落防止橋接現象。一般來說通過提高溫度,可以降低錫液的粘度,如果不想提高溫度,就需要加入添加劑。

⑶、用可焊性好的電子元器件或者PCB板。

⑷、提高助焊劑的活性。

⑸、提高PCB板的預熱溫度,增加焊盤的潤濕性能;

⑹、控制波峰高度,讓波峰經過引腳時既能有效焊接,又不會出現浸沒板影響焊接質量的情況。


其實整個波峰焊各工藝傳送速度、傳送傾角、預熱時間、焊接時間都是需要互相協調、反復調整的,我們電路板生產企業在保證焊接質量的前提下,還需要保證成本最小化。波峰焊的優點是可以采用批量化生產,焊接工作效率高,焊接點圓潤質量好,還可以幫助電路板生產企業減少人工成本。關于影響波峰焊焊接質量的因素有哪些,就簡單介紹到這里。
