二極管工作原理和功能是什么,由哪幾個部分組成
日期:2022-11-10 09:07
作者:寶爾威
瀏覽量:1827

什么是二極管

二極管是用半導體材料硅、硒、鍺制成的電子元器件,其具有單向導電性能。如果在二極管陽極加上正向電壓,此時二極管會導通;如果當給陽極或者陰極加反向電壓,此時二極管不會相通。


二極管是由哪幾個部分組成的?

二極管是由PN結、電極引線、管殼封裝而成。P區引出的是陽極,N區引出的是陰極,導通時電流從陽極通向陰極。什么是PN結?PN結是通過工藝將P型、N型半導體做在一個基片上,兩者的交界面就是PN結。PN結是一個空間電荷區,具有單向導電性。

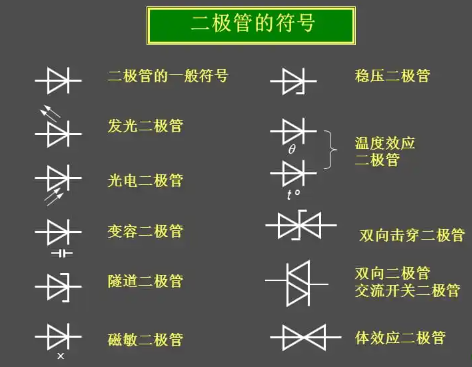

各種二極管符號

各種二極管符號


二極管的工作原理是什么?

當外界有正向電壓偏置時,外界電場和自建電場會抵消,載流子的擴散電流增加會引起正向電流;當外界反向電壓偏置時,外界電場和自建電場加強,形成一定反向電壓范圍與反向偏置電壓值無關的反向飽和電流;當外加反向電壓高到一定程度,會產生反向擊穿電流擊穿二極管。


我們使用二極管可以做什么?

二極管的應用功能有:對交流電整流、調制信號檢波、限幅、鉗位、穩壓。

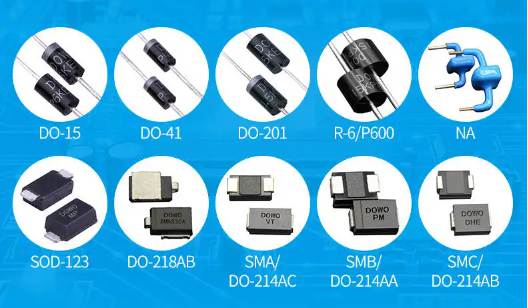

各種型號的二極管

各種型號的二極管


二極管分類有哪些?

⑴、點接觸型二極管PN結小,不能通過大的正向電流和承受反向高壓,但高頻性能好,適用在高頻檢波電路和開關電路。

⑵、面接觸型二極管PN結大,可通過大電流和承受反向高壓,適用整流電路。

⑶、平面型二極管:特點是用作開關管使用時,PN結區域小;用于整流時,PN結區域大。

⑷、穩壓管:是工作在PN結的反向擊穿狀態,通過工藝和限制措施,能保證擊穿狀態下不會過熱而損壞。同時,穩壓管的反向擊穿是可逆的。

⑸、光電二極管(又稱光敏二極管):光照射到PN結時,可成對產生自由電子和空穴,在一定反向偏置電壓作用下,使得反向電流增加,增加強度和光照強度線性相關。

⑹、發光二極管:一個PN結封裝在透明塑料殼內,具有驅動電壓低、工作電流小的特點;發光二極管的工作原理與光電二極管相反。


如何識別二極管正負極?

二極管一般都有標記符號,帶三角形箭頭的一端為正極;或者標有色點的為正極,標有色環的為負極。
