SMT接料機CCD相機設置是非常重要的，其各項參數設置是否合理關系到功能效果。接料機在出廠之前都會對此項目進行調試，設備到達用戶場地后也可以按需安排工程師進行現場/在線調試，以保證接料機能夠正常的工作。所以，一般情況下企業用戶是不需要對SMT接料機CCD相機進行設置的，如果需要也可以按照說明書來進行操作。為了讓用戶更好的理解CCD相機設置，我們進行一些簡單的補充介紹，僅供用戶理解不要輕易嘗試更改哦，有問題還請聯系接料機廠家售后客服。

接料機CCD相機設置主要包含兩方面：

⑴、取圖區域設置。取景區域設置是CCD相機實時顯示的畫面，對其進行設置的目的是接料更準確。開啟相機標定，我們對其畫區域越準確，那么接料效果越好。兩孔之間一顆料4mm，兩孔之間2mm。注意：首先我們需要登錄較高權限的賬號，才能夠出現隱藏菜單。區域位置功能等信息，可以參考上一篇文章《SMT接料機軟件操作界面簡單介紹》。

⑵、相機曝光設置。CCD相機取經區域位置設定完成后，還需要對相機曝光設置（Va透明料帶的曝光值、Va黑料帶的曝光值、Va默認的曝光值）。CCD相機曝光設置，不僅可以讓我們在調試接料機操作時更好的觀察，也可以讓日常接料機使用更穩定。我們在以前就介紹過，環境光的變化對接料機的使用會有影響，其原因就是內置的CCD相機對光線劇烈變化會很敏感，接料機內置的軟件可以對曝光進行增益系數補償，調試的曝光值是一個固定量，這個值太高太低都不好，需要與環境光線相匹配。這也是為什么我們接料機出廠后，需要在客戶現場進行再次微調的原因，也是不分客戶使用接料機出現接料效果不穩定的原因之一。

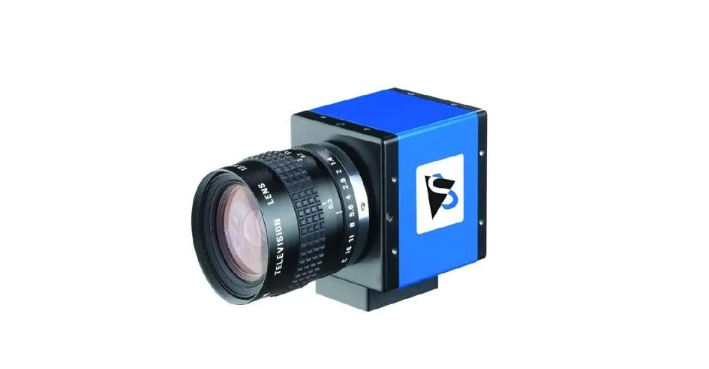

CCD相機（圖片來源于網絡僅供參考）

CCD相機設置為什么這么重要？

①、帶有絲印比對的接料機型號，如果CCD設置不當，那么軟件在進行模仿匹配時就會出現問題（注意：軟件比對時，并不會像人眼將兩張圖像對比那樣工作，而是將圖像數據進行比對）。

②、空料檢測異常。CCD設置需要標定正常，畫面清晰，光線明暗適當，對環境光的變化有一定的抗干擾能力。如果設置不當，很容易出現檢測異常報故障的情況。

③、接料效果差。CCD相機現場設置調試是一個較長的過程，需要通過比對當前接料效果后，來對相機參數進行微調，因此CCD相機設置妥當，接料效果也會很好。
